ノーパンクタイヤ_両方から牽引できる台車_4WSターンテーブル式

前後どちらからでも牽引できます

台車の全長が長いと簡単に通路ではUターンができません。また通路幅も確保ができません。そこで前後両方から牽引できるようにすれば課題を解決できます。またできるだけ小回りで曲がり角を旋回できるように４WSターンテーブル式機構を採用しています。

台車の前後に牽引棒を装備しています

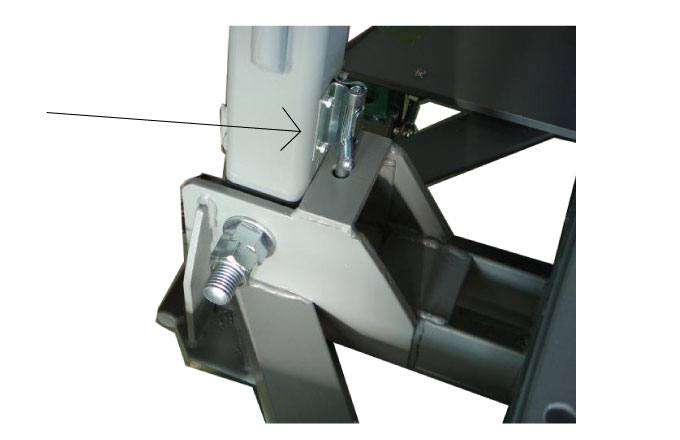

進行方向で台車全部の牽引棒を倒し牽引車に連結させます。台車後部の牽引棒は立てて倒れないようにロックします。この形で台車を牽引します。

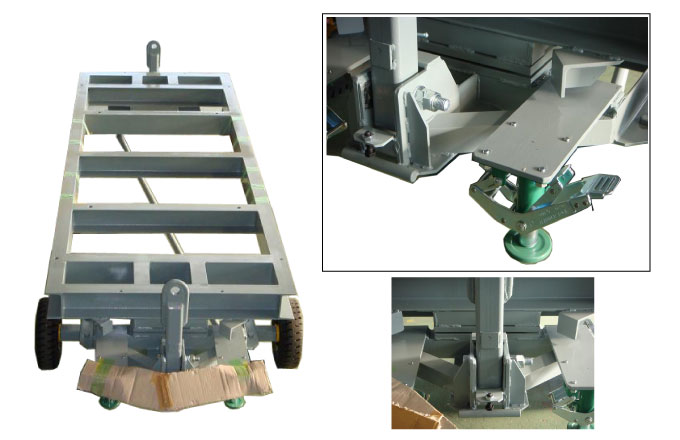

台車の停止確保するのに４つのフロアロック

台車を動かないようにするために４コナーにフロアロック（900-4　ハンマーロック）を使用して確実に止めています。

構内けん引台車用　4WSターンテーブルユニット

構内トレーラー用足回りユニットです。
前輪と後輪に旋回機能「ターンテーブル」を持ち、前輪と後輪をリンクさせることで同じ軌道を走行させます。

ユニット型式	–	–
CKS-4WS-〇〇	–	–

詳細

構内けん引台車用　ノーパンクタイヤ

構内トレーラーなど重量運搬に利用される産業車輌に多く使われます。手押し台車用（4km/h以下)と違い速度が違います。約8～10km/hを想定しています。そのため頑丈である必要があります。軸受け部にはハブと言う部品を使い、その中にベアリングを圧入しています。ホイールも肉厚があるものを使用します。タイヤは重荷重用となるとノーパンクタイヤを使用することが多くなります。

詳細
